內窺鏡顯示器有著什么樣的作用?

內窺鏡顯示器會加用特殊光譜的CCD提供新的診療圖像信息,還可用圖像處理技術獲得病變組織的特殊圖像,并能用圖像分析技術實現對病變的定量分析和定量診斷,還可通過電訊手段進行遠程會診。多功能的電子內窺鏡已經問世,它不但能獲得組織器官形態學的診斷信息,而且也能對組織器官各種生理機能進行測定。

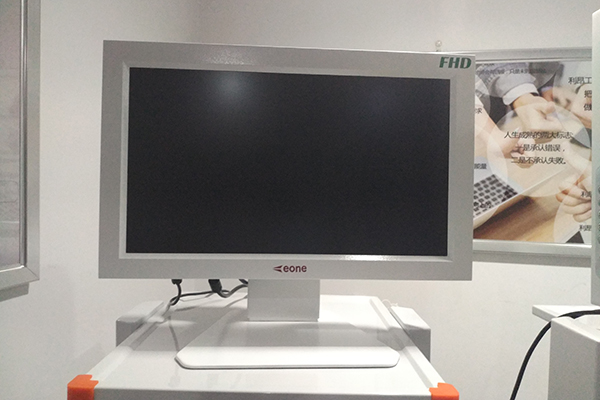

內窺鏡顯示器

作為現代化手術室的顯示設備,內窺鏡顯示器能夠真實還原臟器、血管等人體組織,在腫瘤治療中具有非常重要的作用。

醫用內窺鏡是一種光學儀器,是由冷光源鏡頭、纖維光導線、圖象傳輸系統、屏幕顯示系統等組成,它能擴大手術視野。使用內窺鏡的突出特點是手術切口小,切口瘢痕不明顯,術后反應輕,出血、青紫和腫脹時間可大大減少,恢復也較傳統手術快,非常符合美容外科的要求。

內窺鏡術,應用可送入人體腔道內的窺鏡在直觀下進行檢查和治療的技術。分為無創傷性和創傷性兩種。前者指直接插入內窺鏡,用來檢查與外界相通的腔道(如消化道、呼吸道、泌尿道等);后者是通過切口送入內窺鏡,用來檢查密閉的體腔(如胸腔、腹腔、關節腔等)。內窺鏡顯示器在不同的時期都促進了醫學事業的不斷發展。

怎么做好內窺鏡攝像機的消毒?

醫療內窺鏡攝像機設備要做好清潔工作,一部分的醫療器械都是一次性的,多次使用的設備在使用前后都要做好消毒工作,避免病人之間發生交叉感染的情況,那么對于這種設備該如何消毒更好呢?醫療器械消毒所使用的消毒劑都要符合國家消毒管理辦法的規定,非國家規定的產品不能使用。

內窺鏡攝像機

在使用消毒劑侵入氣泡時,那么應該先清洗和烘干醫用內窺鏡攝像機各關節部分,從而避免將水和有機物帶入消毒劑,避免影響消毒效果。

醫療內窺鏡也可以在高壓下消毒或是浸泡,需要拆卸內窺鏡的部件,使其能夠充分消毒,避免有未被消毒部分引起感染。

隨著內窺鏡攝像機技術的不斷進步,幾乎所欲的外科手術都可以通過微創手術完成,不適當?shù)氖褂煤凸芾韮?nèi)窺鏡是非常容易造成損害的,這就要求從事內窺鏡清洗,包裝和消毒工作的人員需要經過系統的培訓,掌握內窺鏡相關知識,并且在從事相應工作之前要做培訓等。

如何選擇內窺鏡攝像機光源?

內窺鏡攝像機led冷光源具備定點,定向,高亮度,高純度光譜,冷光,色溫可調節,長壽等特點,在智能照明,植物照明,景象照明等領域發展迅速。

內窺鏡攝像機

醫療照明依照光源的不同劃分,傳統照明燈具具備以鹵素?zé)艉望u鎢燈作為光源,而醫療照明的光源則是led,傳統的照明缺點更多,這也是為什么現代化的儀器涉及到照明的問題都需要led,內窺鏡攝像機就是如此。

雙色和三色的色溫可以提高醫師辨別能力,藍光能夠讓人愈加清醒,不需要添加藥物或是咖啡因輔助才能提高工作效率,利用led光源替代傳統的冷光源,可以省去冷光源和傳送光的光纖,直接用led很小的一個光源,裝載鏡頭的前端,內窺鏡攝像機led冷光源能夠取代目前醫療內窺鏡,工業顯微鏡配套的大功率鹵素?zé)衾涔庠?,同時,沒有輻射,也不含有有害物質,對人體是健康的。

內窺鏡攝像機具有以下特點:擁有非常豐富的數字,模擬接口,屏幕觀看幾乎沒有死角,拍攝影像,顏色不是真,感光系統可以保持無論何種環境的變化,長久使用拍攝時屏幕亮度都會保持不變,顯示色彩更豐富,更真實,保持原色不變,同時攝像機還具有防塵防水設計,方便表面清潔以及機器的運轉。

高清內窺鏡攝像機選擇注意事項有什么?

選用高清內窺鏡攝像機的注意事項:用于顯示黑白監控?cái)z像頭圖像的監視器,一般應選用黑白監視器;用于彩色監控?cái)z像頭的監視器,應選用彩色監視器,使監控?cái)z像頭與監視器相對應。

高清內窺鏡攝像機

對于監視器屏幕尺寸的要求,選擇的原則一般情況是:只用于監視一個畫而(包括一個個畫面的輪流切換顯示)的監視器.其屏幕尺寸可以小些(例如14”監視器);而用于同時顯示多個畫面〔如16個畫面)的監視器,其屏幕尺寸則應大一些。高清內窺鏡攝像機的屏幕尺寸,應根據監視者與監視器屏幕之問的距離為屏幕對角線的4-6倍的關系來選定。

監視器的配置數量,由監控?cái)z像頭配置的數量決定,一般采用4,1方式(若有16個攝像點,則應選配4臺監視器),錄像專用監視器可另行設置。

應根據所用監控?cái)z像頭的分辨率指標,選用高一檔清晰度的監視器,一般應高出100電視線。滿足系統指標要求。高清內窺鏡攝像機要有良好的售后服務體系。

帶你深入了解高清內窺鏡攝像機

購買高清內窺鏡攝像機時,需要考慮的因素主要有哪些呢?主要有以下的因素可考慮: 人眼對灰階的反應并不是線性的關系。我們眼睛對黑暗部分的反應不如明亮部分靈敏。要達到很好地再現灰階連續的黑白影像,就應選配輸出灰階在10bit以上顯卡?!?/p>

高清內窺鏡攝像機

高清內窺鏡攝像機分辨率是指單位面積顯示像素的數量,同時顯示器的成本與分辨率也成成正比。選擇普通顯示器分辨率為1024×768。監視器的分辨率與圖像本身的分辨率有很密切的關系。適當?shù)倪x擇監視器的分辨率能有效的減低顯示器的購置成本。

亮度愈高,人眼能分辨的灰階就愈多。為了提高灰階的分辨力,顯示器的亮度需要高。亮度越高,人眼能分辯的灰階也越多。

響應時間指的是液晶顯示器對輸入信號的反應速度,也就是液晶由轉亮或由亮轉暗的反應時間。

高清內窺鏡攝像機的尺寸與分辨率有連帶關系。分辨率愈高, 尺寸愈大, 但并不成正比關系。CRT顯示器尺寸分布在17英寸到21英寸。液晶(LCD)顯示器尺寸在18英寸到32英寸之間?! ?/p>

內窺鏡攝像機常見故障是什么?

內窺鏡攝像機光源系統常見的故障:光線發暗。排除了是光柵遮擋的原因外,基本可以肯定是燈泡接近使用壽命,更換新燈泡則可。氙光燈泡的使用壽命一般設計在500小時,如果光源系統有壽命計時裝置,這個問題就很容易解決。開機燈泡不亮。如果排除了燒掉燈泡這個原因的話,那么問題常常就出在主機高壓點火電路部分,因?yàn)殚_機的時候機器會產生上萬伏特的脈沖高壓,元件會老化得特別快。注意此時不能用萬用表去檢查脈沖高壓。

內窺鏡攝像機

人工氣腹系統常見的故障:內窺鏡攝像機壓力顯示不正確。這多是氣體壓力傳感器損壞,如果機器設計有一組多個壓差壓力傳感器同時工作的,一般一個老化或者污染無法工作的時候,我們要把這組傳感器全部更換,否則只換其中一個,其他的同組的傳感器壽命也接近臨界了。

內窺鏡攝像機流量不準確。氣體流量傳感器損壞更換即可。有時候是通過壓差來計算流量的,這時候我們就要更換新的壓差傳感器。設備漏氣。很多情況是器械密封圈老化而引起的。但也有設備機械減壓閥漏氣和電磁閥損壞的原因,這個比較容易判斷出并對其進行修復。液體加壓系統常見的故障:蠕動泵損壞。液體壓力傳感器損壞。其原理基本與氣體壓力傳感器相同。設備內部電路損壞。

內窺鏡攝像機的正確使用方法是什么?

內窺鏡攝像機在臨床上的應用越來越普及,它正在向著小型化、多功能、高像質發展。內窺鏡攝像機是一種常用的醫療器械,由可彎曲部分、光源及一組鏡頭組成。 經人體的天然孔道,或是經過手術做的小切口進入人體體內。使用時將內窺鏡導入預檢查的器官,可直接窺視有關部位的變化。

內窺鏡攝像機

內窺鏡攝像機按其成像構造分類:大體可分為3大類:硬管式內窺鏡;光學纖維內窺鏡(可分為軟鏡和硬鏡);電子內窺鏡(可分為軟鏡和硬鏡)。

為了盡可能減少內窺鏡攝像機設備故障的發生,應設立腹腔鏡專用手術間,以減少儀器的搬動及損壞,并指派腔鏡專科護士使用和保養,腔鏡??谱o(hù)士應熟悉儀器性能與結構特點及正確的使用方法,嚴格執行操作規程,抓好手術前檢查、術中故障排除、術后及時維護保養3個環節。如果是設備出問題,首先是采取應急維修,因?yàn)檫@樣能解決占故障85%左右的中小故障。在實際維修的時候難解決的問題是更換配件的訂購。廠家也很少會賣出配件。如果是器械損壞則比較好處理,直接找廠家就可以了。

內窺鏡攝像機是如何成像的?

電子內窺鏡攝像機的成像原理是利用電視信息中心裝備的光源所發出的光,經內鏡內的導光纖維將光導入受檢體腔內,CCD圖像傳感器接受到體腔內粘膜面反射來的光,將此光轉換成電信號,再通過導線將信號輸送到電視信息中心,再經過電視信息中心將這些電信號經過貯存和處理,傳輸?shù)诫娨暠O(jiān)視器中在屏幕上顯示出受檢腔器的彩色粘膜圖像。目前世界上使用的CCD圖像傳感器有兩種,其具體的形成彩色圖像的方式略有不同。

內窺鏡攝像機

電子內窺鏡:內窺鏡攝像機主體、光學系統、光源、4個控制子系統和計算機圖像處理與顯示系統。內窺鏡主體指內窺鏡的鏡身部分,包括光學成像系統、面陣CCD、傳光束和調節機構??刂谱酉到y(tǒng)包括CCD驅動電路及圖像采集電路(驅動CCD、控制圖像采集)、視頻驅動亮度控制系統(調節光源的發光亮度)、圖像畸變實時校正系統(用于實時在線校正內窺鏡光學系統的畸變)和圖像實時采集和顯示系統(控制圖像采集和顯示)。

光源發出的光通過傳光束(光纖),經內窺鏡主體,傳遞到人體內部,照亮人體內腔組織需要檢查部分,物鏡將待檢查部分成像在面陣CCD上,由CCD驅動電路控制CCD采集圖像,輸出標準視頻信號。

調節機構用于調節內窺鏡前端的觀察角度,可上下調節、左右調節和旋轉調節。視頻驅動亮度控制系統根據CCD輸出的視頻信號調節光源的亮度,確保輸出圖像上沒有白色高亮度區域。由于光學系統存在畸變,CCD輸出帶有畸變的視頻信號,圖像畸變實時校正系統對其進行校正,輸出校正的視頻信號。內窺鏡攝像機圖像實時采集和顯示系統對校正視頻信號進行圖像采集、保存和處理,并進行病檔管理。

為什么內窺鏡顯示器需求廣泛?

目前,以內窺鏡顯示器系統為核心的微創技術已推廣到耳鼻喉科、普外科、婦產科、胸外科、泌尿外科、兒科等多個科室,從簡單的腹腔鏡下息肉摘除到心臟搭橋均有涉及,幾乎所有傳統的普通外科手術都可以通過內窺鏡微創手術完成。內窺鏡微創技術已成為消化、呼吸、泌尿、耳鼻喉科等系統疾病診斷治療可缺少的技術。

內窺鏡顯示器

目前,各基層醫療機構已基本具備內窺鏡顯示器微創手術能力。隨著醫改的不斷推進,我國基層醫療機構醫療器械需求將呈快速增長態勢,基層醫療機構有望成為我國醫療器械市場新的增長點。

隨著居民收入的提高,人均醫療支出會相應提高,并且希望尋求一種更為健康的治療方式。內窺鏡微創手術正日益受到患者的青睞。

目前,微創技術在發達國家已經普及,在發展中國家仍在初級發展階段。隨著我國政府對醫療扶持力度的增強和居民收入的提高,內窺鏡顯示器微創技術等先進醫療技術將得到更多應用。

內窺鏡顯示器有幾種?

在醫用內窺鏡系統中我們通??梢苑譃椋簲z像顯像系統,影像記錄系統,光源系統,人工氣腹系統,液體加壓系統,電凝電切系統,動力消融系統,沖洗吸引系統等等。內窺鏡顯示器有幾種?

內窺鏡顯示器

攝像顯像系統:該系統包括內窺鏡顯示器和攝像機。顯示器有常規的CRT和液晶兩種,攝像機有單CCD和3CCD兩種?,F(xiàn)在使用客戶多是液晶顯示器配3CCD攝像器。

影像記錄系統:現在很多醫院都選擇以電腦為基礎的圖文工作站。該系統分兩部分:電腦硬件和圖文采集軟件。光源系統:又稱冷光源。冷光源燈泡中充有鹵素和氙氣兩種,其輸出功率為70-400W?,F(xiàn)在300W氙光源是主流的產品。其突出特點是光線強烈,色溫5600-6000k,與太陽光類似,涵蓋了從紫外線到紅外線的整個波段。人工氣腹系統:將氣腹機與二氧化碳鋼瓶連接好,并旋開鋼瓶上的閥門,然后開啟氣腹機,根據手術的需要,選擇壓力預設值,當腹腔內壓力超過或低于設定值時,全自動二氧化碳?xì)飧箼C(jī)可自動開始或停止注氣。

液體加壓系統:關節泵、膨?qū)m泵和膀胱泵等系統主要是用于通過液體加壓成腔,然后再通過器械在腔體內進行手術。電凝電切系統:在普通開放性手術中和微創手術中都常使用高頻電刀。動力消融系統:在鼻竇鏡和關節鏡手術中多會使用的是動力刨削系統和離子消融刀,這兩種設備雖然價格不菲,但是它們卻大大地縮短了術中時間和降低了手術風險。沖洗吸引系統:設備沖洗流速應達到1L/min。

醫用內窺鏡系統主要由設備系統與手術器械系統組成。手術器械系統主要按科室或手術名稱來分類。有各科使用的內窺鏡顯示器、專用器械、配合設備使用的手術器械和一次性手術耗材。
